KOPARKI OBROTU ZEROWEGO TAKEUCHI
TB 257 FR

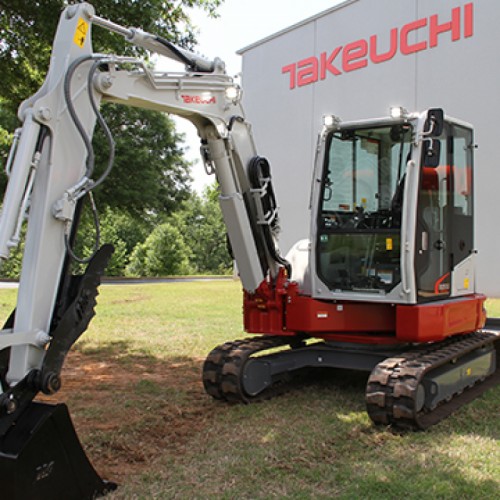

Najnowsza koparka Takeuchi TB 257 FR z krótką rufą pozwala na pełny obrót
w zakresie średnicy 2580 mm, z wysokoprężnym napędem Yanmar 53 KM o masie 5835 kg.

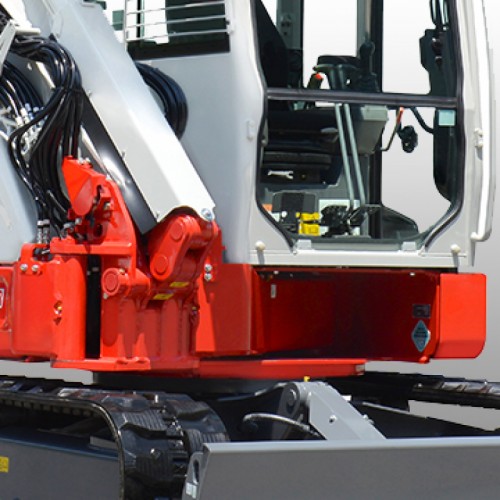

Specjalny mechanizm obrotowy Takeuchi umożliwia ustawienie ramienia koparki obok kabiny.
Imponujące osiągi udźwigu w pełnym zakresie pracy.
Właściwości koparki:
- specjalny mechanizm obrotowy umożliwia ustawienie ramienia koparki obok kabiny
pozwalając na przemieszczanie podnoszonych towarów bliżej maszyny i osiągnięcie
najlepszych wartości podnoszenia,
- mechanizm zapewnia operatorowi koparki optymalną widoczność na osprzęt i pole
pracy,
- krótka rufa maszyny w połączeniu z mechanizmem obrotowym umożliwia koparkom
z serii FR pełny obrót o 360°w zakresie średnicy: 2580 mm (TB 257FR),
- imponujące możliwości udźwigu koparek serii FR w pełnym zakresie pracy,
- komfortowa kabina, szerokie wejście, przyciemniane i otwierane szyby, wygodny fotel
optymalna widoczność tworzą przyjemne i bezpieczne miejsce pracy dla operatora,
- na kabinie znajduje się gniazdko do podłączenia oświetlenia lub lampy obrotowej,
- uchylna kabina zapewnia bardzo szybkie i optymalne dojście do podzespołów
maszyny w trakcie konserwacji i przeglądów serwisowych.
Dane techniczne
| DANE TECHNICZNE | ||
|---|---|---|
| Ciężar maszyny | kg | 5,840 |
| Nacisk na grunt | kg/cm3 | 0.141 |
| Poziom hałasu | dB(A) LwA | 93,0 |
| Poziom hałasu | dB(A) LpA | 76,0 |
| Prędkość obrotu nadwozia | obr./min. | 9.6 |
| Prędkość jazdy 1 | km/h | 2,6 |
| Prędkość jazdy 2 | km/h | 4,8 |
| Zdolność pokonywania wzniesień | st. | 30 |
| Kąt obrotu wysięgnika | st. | w lewo 30/w prawo 16 |
| SILNIK | ||
|---|---|---|
| Typ | 3TNV70-PTB1R | |
| Moc ISO 9249/SAEJ 1349 | kW/KM | 39,0/53,00 |
| Prędkość obrotowa | obr./min. | 2400 |
| Pojemność skokowa | cm³ | 854 |
| Ilość cylindrów | 3 | |
| Płyn chłodzący | l | 3,8 |
| Olej silnikowy | l | 2,8 |
| Zbiornik paliwa | l | 22,0 |
| HYDRAULIKA | ||
|---|---|---|
| Główna pompa wielotłoczkowa robocza o zmiennym wydatku | ||
| Przepływ maksymalny (ciśnienie maks. P1) | l/min (MPa) | 16,8 (21,0) |
| Przepływ maksymalny (ciśnienie maks. P2) | l/min (MPa) | 16,8 (21,2) |
| Przepływ maksymalny (ciśnienie maks. P3) | l/min (MPa) | 10,8 (20,0) |
| Przepływ maksymalny (ciśnienie maks. P4) | l/min (MPa) | 6,5 (3,4) |

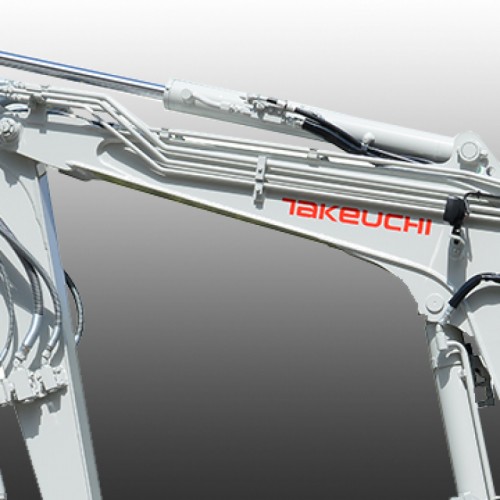

| 1. dodatkowa linia hydrauliczna | l/min (MPa) | 33,6 (21,0) |
| 2. dodatkowa linia hydrauliczna | l/min (MPa) | 10,8 (20,0) |
| 3. dodatkowa linia hydr. lew. + praw. | l/min (MPa) | 6,5 (3,4)/10,8 (21,0) |
| 4. dodatkowa linia hydrauliczna | l/min (MPa) | 10,8 (20,0) |
| Pojemność zbiornika hydraulicznego | l | 16,0c |
| WYMIARY | ||
|---|---|---|
| Maks. głębokość wykopu | A mm | 2390 |
| Maks. wysokość wysięgu | B mm | 3740< |
| Głębokość wykopu pionowego | C mm | 2060 |
| Maks. wysokość załadunku | D mm | 2705 |
| Min. wysokość załadunku | E mm | 755 |
| Maks. zasięg przy gruncie | F mm | 4035 |
| Maks. zasięg | G mm | 4090 |
| Maks. promień wykop pionowy | H mm | 2790 |
| Dolne położenie lemiesza | I mm | 365 |
| Górne położenie lemiesza | J mm | 365 |
| Szerokość nadwozia | K mm | 1055 (985) |
| Szerokość kabiny | L mm | 1055 (985) |
| Szerokość gąsienic | M mm | 230 |
| Prześwit | N mm | 205 |
| Szerokość podwozia | O/O1 mm | 980–1300 |
| Długość podwozia | P mm | 1520 |
| Długość oś-ramię w linii poziomej | Q mm | 2800 |
| Odległość lemiesz-oś | R mm | 1200 |
| Długość transportowa | S mm | 4040< |
| Wysokość lemiesza | T mm | 310 |
| Szerokość lemiesza | U/U1 mm | 980–1300 |
| Wysokość całkowita | V mm | 2360 (2255) |
| Przesunięcie wysięgnika w lewo | W mm | 400 |
| Przesunięcie wysięgnika w prawo | X mm | 570 |
| Promień obrotu do tyłu | Y mm | 1075 |
| Promień obrotu w prawo | Z mm | 1155 |
