Koparki kompaktowe TAKEUCHI
TB 225

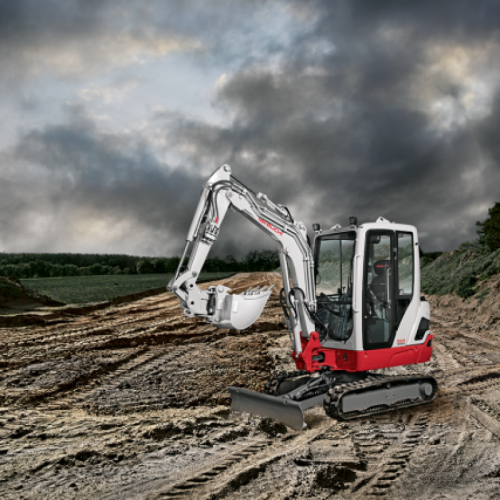

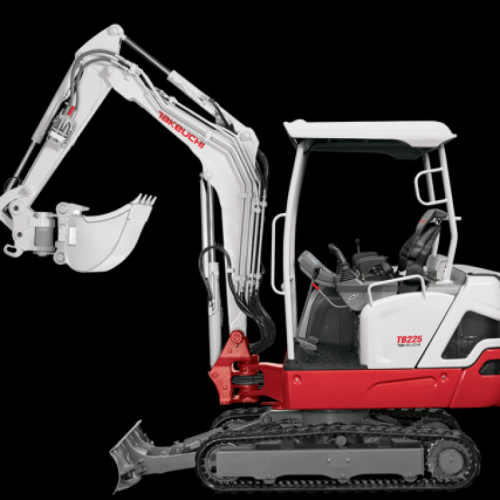

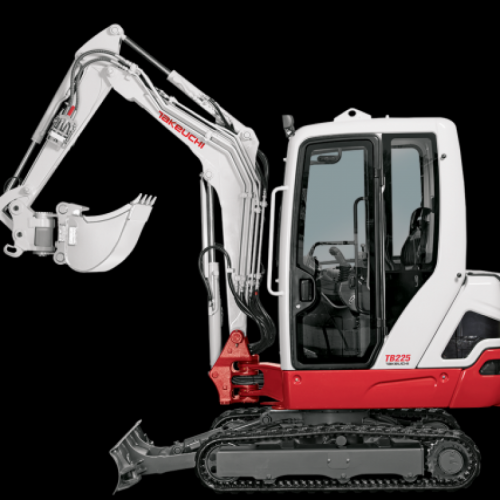

Koparka TB 225 z teleskopowym podwoziem łączy zalety koparki 2 tonowej z mocą koparki
3 tonowej.
Jest seryjnie wyposażona w:
-
- 1 obwód hydrauliczny sterowany proporcjonalnie + AB
- 2 obwód hydrauliczny sterowany proporcjonalnie
- obwody hydrauliczne doprowadzone do ramienia z zaworami wysokiego ciśnienia
Dużą wydajność koparki gwarantuje wyjątkowo wysoki lemiesz za pomocą którego operator jest w stanie przemieszczać również większą ilością urobku.
Cechy szczególne:
- silnik i układ hydrauliczny z koparki klasy 3 tonowej

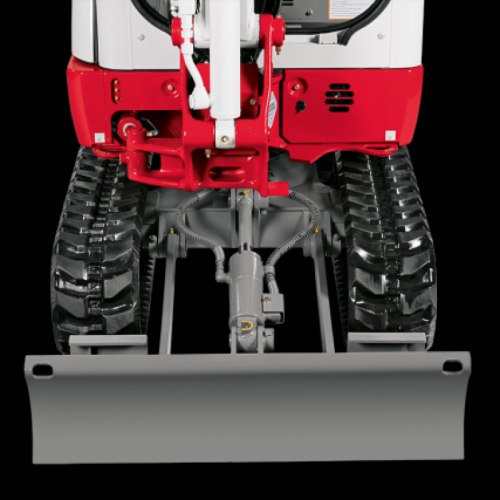

- hydraulicznie rozsuwane podwozie 1100 mm – 1500 mm
- nowa geometria wysięgnika dla maksymalnej wysokości przeładunku
- cztery duże zaczepy na nadwoziu dla łatwego i bezpiecznego zabezpieczenia koparki
w trakcie transportu - haki dachowe na kabinie

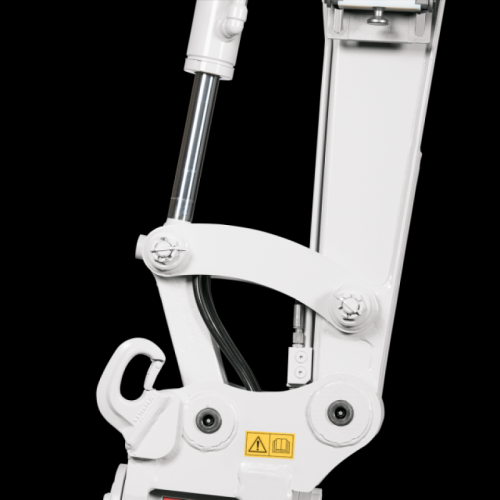

- seryjny alarm przeciążenia jak również zamki bezpieczeństwa na siłowniku wysięgnika

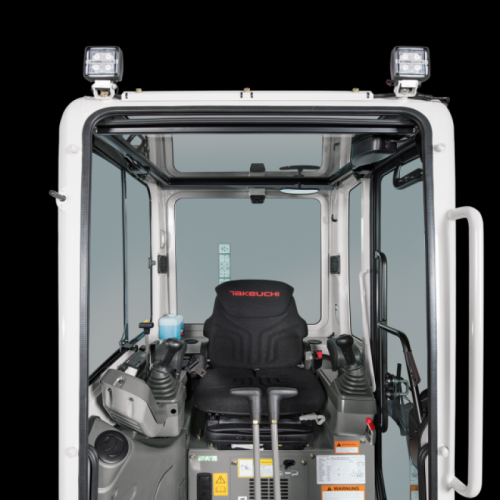

i siłowniku ramienia - fotel operatora z wysokim oparciem i możliwością ustawienia do wagi operatora
Dane techniczne
| DANE TECHNICZNE | ||
|---|---|---|
| Ciężar maszyny | kg | 2.400 (2.265) |
| Nacisk na grunt | kg/cm3 | 0,31 (0,29) |
| Poziom hałasu | dB(A) LwA | 93,0 |
| Poziom hałasu | dB(A) LpA | 76,0 |
| Prędkość obrotu nadwozia | obr./min. | 9,7 |
| Prędkość jazdy 1 | km/h | 2,5 |
| Prędkość jazdy 2 | km/h | 4,2 |
| Zdolność pokonywania wzniesień | st. | 30 |
| Kąt obrotu wysięgnika | st. | w lewo 75/w prawo 55 |

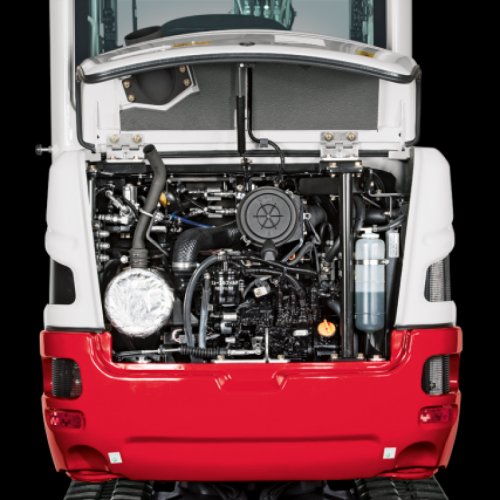

| SILNIK | ||
|---|---|---|
| Typ | 3TNV82A | |
| Moc ISO 9249/SAEJ 1349 | kW/KM | 16,5/22,4 |
| Prędkość obrotowa | obr./min. | 2200 |
| Pojemność skokowa | cm³ | 1.330 |
| Ilość cylindrów | 3 | |
| Płyn chłodzący | l | 4,3 |
| Olej silnikowy | l | 3,6 |
| Zbiornik paliwa | l | 30,5 |
| HYDRAULIKA | ||
|---|---|---|
| Główna pompa wielotłoczkowa robocza o zmiennym wydatku | ||
| Przepływ maksymalny (ciśnienie maks. P1) | l/min (MPa) | 25,3 (21,0) |
| Przepływ maksymalny (ciśnienie maks. P2) | l/min (MPa) | 25,3 (21,0) |
| Przepływ maksymalny (ciśnienie maks. P3) | l/min (MPa) | 13,2 (19,6) |
| Przepływ maksymalny (ciśnienie maks. P4) | l/min (MPa) | 11,0 (3,4) |
| 1. dodatkowa linia hydrauliczna | l/min (MPa) | 38,5 (21,0) |
| 2. dodatkowa linia hydrauliczna | l/min (MPa) | 13,2 (19,6) |
| 3. dodatkowa linia hydr. lew. + praw. | l/min (MPa) | 13,2 (19,6)/9,5 (3,4) |
| 4. dodatkowa linia hydrauliczna | l/min (MPa) | 13,2 (19,6) |
| Pojemność zbiornika hydraulicznego | l | 26 |
| WYMIARY | ||
|---|---|---|
| Maks. głębokość wykopu | mm | 2.455 |
| Maks. wysokość wysięgu | mm | 3.985 |
| Głębokość wykopu pionowego | mm | 1.980 |
| Maks. wysokość załadunku | mm | 2.800 |
| Min. wysokość załadunku | mm | 1.035 |
| Maks. zasięg przy gruncie | mm | 4.130 |
| Maks. zasięg | mm | 4.255 |
| Maks. promień wykop pionowy | mm | 2.720 |
| Dolne położenie lemiesza | mm | 330 |
| Górne położenie lemiesza | mm | 335 |
| Szerokość nadwozia | mm | 1.100 |
| Szerokość kabiny | mm | 1.055 (985) |
| Szerokość gąsienic | mm | 250 |
| Prześwit | mm | 190 |
| Szerokość podwozia | mm | 1.100–1.500 |
| Długość podwozia | mm | 1.790 |
| Długość oś-ramię w linii poziomej | mm | 2.940 |
| Odległość lemiesz-oś | mm | 1.435 |
| Długość transportowa | mm | 4.375 |
| Wysokość lemiesza | mm | 300 |
| Szerokość lemiesza | mm | 1.100–1.500 |
| Wysokość całkowita | mm | 2.430 (2.355) |
| Przesunięcie wysięgnika w lewo | mm | 450 |
| Przesunięcie wysięgnika w prawo | mm | 575 |
| Promień obrotu do tyłu | mm | 1.240 |
| Promień obrotu w prawo | mm | 1.405 |
